1 项目配景
挥发性有机污染物(VOCs)在情形中群集,危害人民的生涯康健。VOCs有自然的缘故原由,也有以为运动的缘故原由,且以后者为主�G樾斡谢廴驹窗üひ滴廴驹础⒔煌ㄎ廴驹础⑴┮滴廴驹从肷奈廴驹吹�。现在海内还没有响应的标准,各地情形监测站开展的项目都照旧以USEPA
PAMS标准为基础,包括从C2-C12的56种挥发性有机物,别的,USEPA TO-14和TO-15标准经常被参考。
随着国家政策的一直完善,现在已有北京、上海、江苏等多地区陆续宣布VOCs的排污费征收计划,增强了VOCs治理的力度,通过在线监测来权衡治理的效果及排放的达标状态也成为了热门。因此,pg网站麻将胡了仪器正起劲与海内外相关企业举行合作,配合开发了挥发性有机物在线监测解决计划,推动VOCs在线监测的手艺生长。
1.1VOCs羁系政策
2011年12月宣布的《国家情形�;ぁ笆濉蓖搿分星康鳌霸銮炕臃⑿杂谢廴疚铮╒OCs
)和有毒废气控制”,正式提出控制VOCs的排放,并明确提出开展VOCs监测事情,石化行业、有机化工、外貌涂装、包装印刷等行业净化率不低于90%。
2013年9月,国务院印发的《大气污染治理行动妄想》中明确了推动VOCs的治理,同时进一步明确了需要控制VOCs的石化、有机化工、外貌涂装、包装印刷等重点行业。同期,情形�;げ康攘课浜闲肌毒┙蚣郊爸鼙叩厍涫荡笃廴�治理行动妄想实验细则》,要求到2017年底对有机化工、医药、外貌涂装、塑料制品、包装印刷等重点行业的559家企业开展VOCs综合治理。
2014年7月,情形�;げ康攘课浜闲肌洞笃廴�治理行动妄想实验情形审核步伐(试行)实验细则》,划定了北京市、天津市、河北省、上海市、江苏省、浙江省及广东省珠三角等重点地区2014-2017年VOCs控制的进度。至此,大气VOCs治理事情最先开展,监测事情也正式开启。
2014年12月,情形�;げ啃肌妒幸祷臃⑿杂谢镒酆险渭苹�,石化行业的挥发性有机物治理事情率先开展。
2015年8月新修订的《大气污染治理法》将挥发性有机物(VOCs)纳入羁系规模,明确生产、入口、销售和使用含VOCs的原质料和产品的,其VOCs含量应当切合质量标准或者要求。
2 挥发性有机物在线监测系统集成计划
2.1系统架构

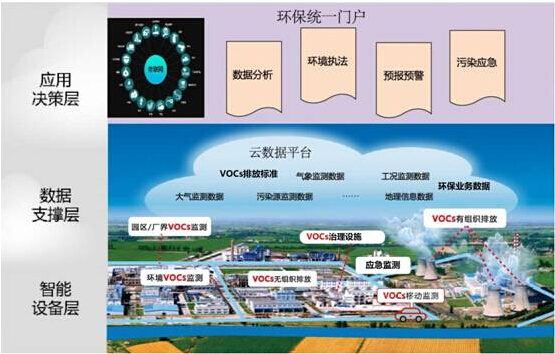

图注:VOCs指挥发性有机物。
智能装备层
凭证各工业园/企业污染特点,团结“点、线、面”一体化综合监测网络,集成种种情形挥发性有机物(VOCs)监测装备,提供定制化都会情形VOCs监控解决计划:
点:污染源烟气VOCs有组织排放监测;
线:园区界线(或厂界)无组织排放监测;
面:区域情形大气敏感点监测、移动监测、便携监测。
数据支持层
建设“情形监测大数据存储和剖析平台”,为应用决议层提供稳固强盛的数据支持。
应用决议层
建设“环保统一门户”,为都会情形提供应用决议计划:
形成情形监测数据综合剖析平台,掌握情形质量状态;
羁系各工业园污染排放情形,为情形执法提供依据;
增强预告预警能力,提防园区情形和清静危害;
建设应急响应机制,提升突发事故应急处置惩罚能力。
2.2 目的功效
1)实时监控:通过对工业园区挥发性有机物(VOCs)的气体浓度监测,可实现对污染源有组织排放、园区界线或厂界和情形大气敏感点的实时监控,周全客观反应工业园区及周边情形污染现状及其转变趋势。为情形应急监测提供先进的情形监控和预告预警系统,确保人身清静和生产清静。
2)统一羁系:对所有工业园区危废气体举行统一羁系监控,为后期更有用地开展VOCs源排放视察事情,实现园区VOCs减排打好基础。
3)监控合一:获取污染治理工业历程、监测装备动力等参数来辅助评估数据的有用性和合理性,同时配合执法检查做到有用羁系污染排放的真实状态。
4)执法可依:应对环保投诉,依赖污染源排放监测数据,团结相关的剖析手段,辅助管理者快速剖析污染泉源,合理处置惩罚投诉事务;并且,将污染源排放监测数据直接应用于VOCs排污收费和超标排放�?�,真正做到执法可依。
5)危害提防:凭证恒久污染物监测数据,团结气象参数、地形参数等,依赖相关性剖析模子、污染物风向玫瑰剖析模子和拉格朗日流体模子中剖析模子,对整个园区污染状态举行大数据剖析和预告预警,建设情形危害源数据库,构建情形危害提防及危害评估系统。
6)突发应急:建设应急响应机制,突发污染事故爆发后,快速定位事故周围的污染源及其位置,凭证污染物情形危害情形,制订针对性的应急处置惩罚步伐,周全提升企业内部预先自行处置惩罚危废气体异常排放以及执法部分对突发事故的应急处置惩罚能力。
2.3 仪器选型
pg网站麻将胡了正与海内外相关产品生产厂家起劲合作配合开发以下在线监测装备
|
|
监测类型
|
监测指标
|
仪器型号
|
|
1
|
污染源烟气VOCs有组织排放监测
|
烟气VOCs因素,如非甲烷总烃(NMHC)、甲苯、二甲苯、总挥发性有机物(TVOC)、甲醇等
|
CEMS-V100
|
|
2
|
园区界线(或厂界)无组织排放监测;
|
总挥发性有机物(TVOC)、甲烷(CH4)、非甲烷总烃(NMHC)、甲苯、二甲苯、甲醇及其他种种VOCs
|
EVOCs-2000
|
|
3
|
区域情形大气敏感点监测、移动监测、便携监测
|
美国EPA 的TO-14、TO-15和PAMS要领中107种VOCs有机物
|
EVOCs-2000
|
3 仪器简介

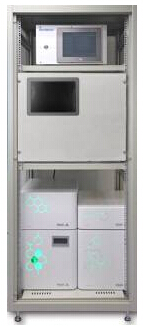

3.1 烟气挥发性有机物在线监测系统
CEMS-V100
烟气挥发性有机物(VOCs)在线监测系统是pg网站麻将胡了仪器研制的烟气中VOCs的在线监测装备,可丈量总烃(THC)、甲烷(CH4)、非甲烷总烃(NMHC)、苯系物(BETX)等多种有机物。该系统可普遍应用于种种工业污染源VOCs排放监测,例如半导体、电子、医药、石化、化工、印刷、汽车、涂装、橡胶等多种工业,性能稳固可靠,集成化水平高。同时,针对州差别工况条件及客户需求,pg网站麻将胡了可提供定制化解决计划,包括:防爆机柜式、全程高温伴热式、移动监20测车等。
3.1.1
可测项目
甲烷(CH4)、总烃(THC)、非甲烷总烃(NMHC);
苯系物(BETX),如苯、甲苯、乙苯、邻二甲苯、间二甲苯、对二甲苯、异丙苯、苯乙烯等;
排放源中的其他特征挥发性有机物(含恶臭类有机物)。
3.1.2 系统组成
CEMS-V100
烟气挥发性有机物(VOCs)在线监测系统主要由采样系统、温压流系统、剖析系统、控制系统、气源系统等组成。另可凭证客户需求,定制化除水装置、预浓缩装置及其他检测器等。
3.1.3 性能优势
剖析要领接纳气相色谱-氢火焰离子化检测器(GC-FID)法,切合国家标准要领HJ/T
38-1999和美国EPA标准;
可选配电子捕获检测器(ECD)、火焰光度检测器(FPD)、热传导检测器(TCD)或光离子化检测器(PID)等多种检测器,以知足差别迅速度和检出物的需求;
系统具有高检测迅速度,可自动举行高、低量程切换,各目的剖析物具有自力的检出限;
可依据客户需求提供定制化解决计划,包括防爆机柜式、全程高温伴热式和移动监测车式。
3.2 大气挥发性有机物在线剖析仪系统
EVOCs-2000大气挥发性有机物(VOCs)在线剖析仪是pg网站麻将胡了仪器新研制的大气中微量VOCs的在线检测装备。
仪器预处置惩罚系统接纳低温吸附与高温脱附历程,凭证美国环保署(EPA)要领要求,搭配自主研发的吸附剂以抵达微量VOCs的浓缩预处置惩罚。后端检测器可凭证多种VOCs同步监测的需求,依据国家相关污染检测要领和美国环保通告要领中的要求,凭证美国EPA
TO-14、TO-15和PAMS要领中107种VOCs有机物的性子,选用pg网站麻将胡了仪器自主研发氢火焰离子化检测器(FID)、质谱(MS)、电子捕集检测器(ECD)等多种检测器,知足在线监测的需求,抵达高精度污染物浓度剖析水准。
3.2.1 仪器组成:
前浓缩进样仪�?�
具有特制的冷冻捕集、热解吸系统。
VOCs气体以一恒定的微流量取自前级采样系统气流缓冲室,后被传送至后级低温捕集和高温热脱附装置,实现低浓度VOCs的浓缩富集。
VOCs检测�?�
(1)接纳先进的丁氏切换手艺,乐成实现高碳与低碳VOCs的有用疏散,C2-C5低碳物质送入色谱柱PLOT,C6-C12高碳物质送入色谱柱DB-1,该手艺可以对样品直接举行疏散,阻止了古板疏散手艺保存的低碳疏散效果差、PLOT色谱柱高碳残留严重等问题。
(2)接纳pg网站麻将胡了仪器全心打造、自主研发的FID、MS、ECD实验室级检测器,具有完全的自主知识产权,拥有多项手艺;焦点部件与主流产品坚持一致,整机接纳人性化设计,操作利便。
(3)预留多品牌检测器接口,可凭证客户需求选择差别品牌的GC-MS检测器。
附件�?�
氢气、空气、氮气爆发器。
3.2.2 系统分类
|
|
系统类型
|
检测器
|
产品型号
|
监测污染类型
|
|
1
|
PAMS在线监测系统
|
气相色谱双FID检测器
|
EVOCs-2000a
|
PAMS标准中划定的56种VOCs
|
|
2
|
VOCs气质联用实时监测系统
|
气质联用检测器
|
EVOCs-2000b
|
USEPA PAMS、USEPA TO-14和TO-15划定的VOCs
|
|
3
|
Tracer 硫化物/苯系烃在线监测系统
|
气相色谱FID/FPD检测器
|
EVOCs-2000c
|
硫化物/苯系烃
|
3.3 监测案例

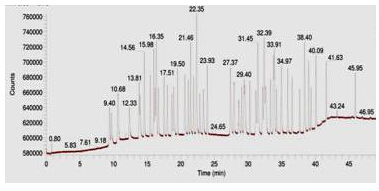

PAMS(56个物种)1ppb标气色谱图

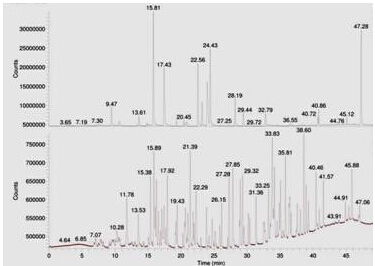

TO-15 0.25ppb标气色谱图 (含TO14卤代烃)

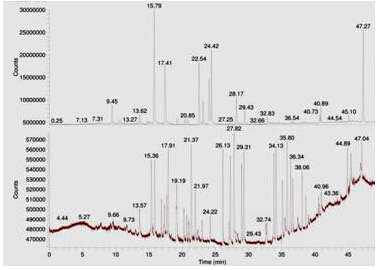

TO-15+PAMS0.5ppb标气色谱图
